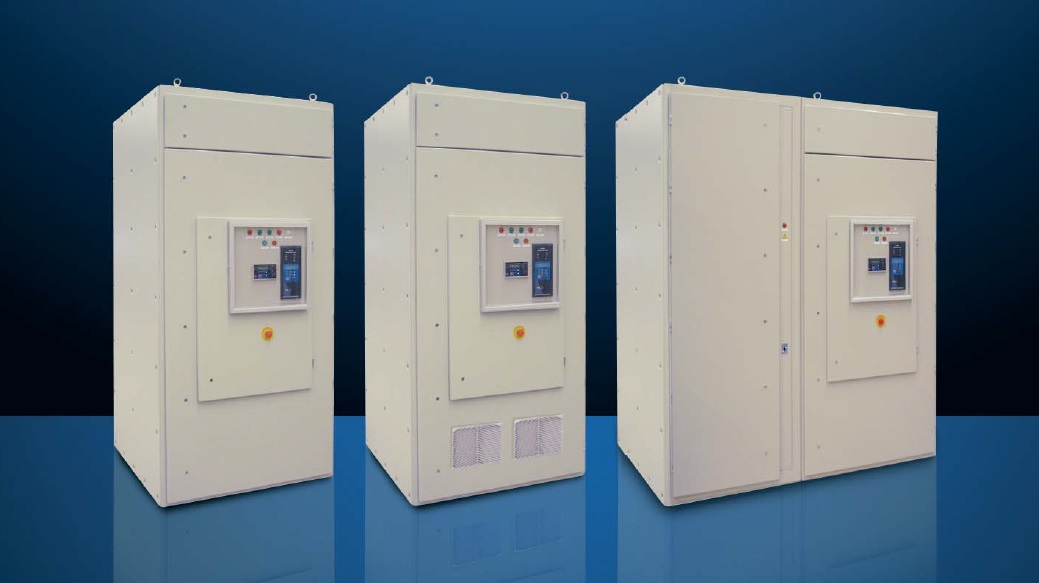

Orta Gerilim Yumuşak Yol Vericilerde Devreye Almadan Önce Neler Yapılmalıdır ?

Orta Gerilim Softstarter devreye alma öncesi aşağıdakilerin kontrol edilmesi gerekmektedir.

1. Soft Starter’ ların elektrik projeleri var mı?
2. Soft Starter’ ların mekanik montajları yapıldı mı?
3. Kompanzasyon panoları var mı? Mekanik montajları ve kablo bağlantıları yapıldı mı?
4. Motorların mekanik montajları yapıldı mı?
5. Motor ile pompa arası kaplin bağlantısı yapıldı mı?
6. Soft Starter’ ların OG ve AG kabloları bağlantıları yapıldı mı?
7. Var ise aktuatörlü vanaların switch ayarları yapıldı mı?
8. OG enerji var mı?

Bundan sonraki aşama ise alçak gerilim testinin yapılmasıdır.

Alçak Gerilim Testi

Orta Gerilim Soft starter devreye alınmadan önce Alçak Gerilim Testi yapılmalıdır.

Alçak Gerilim Testinin yapılması için;

1. Giriş besleme kablosu soft starter’a bağlanmış ise sökülmesi,
2. Motor kablosu soft starter çıkışına bağlanmış ise sökülmesi,
3. Soft starter giriş besleme barasına haricen 380VAC verilebilecek şekilde kablo çekilmesi,
4. Soft starter çıkış tarafına en az 5 kW’ lık alçak gerilim motor bağlanması gereklidir.
5. Alçak gerilim test kablosunun bağlantısının yapılması gereklidir.

Alçak gerilim Sinyal kablosu:



Tüm bu çalışmalar tamamlandıktan sonra devreye alma yapılabilir.
